출력 방식 / 재질 / 색상 : SLA / PC레진 / 클리어 투명

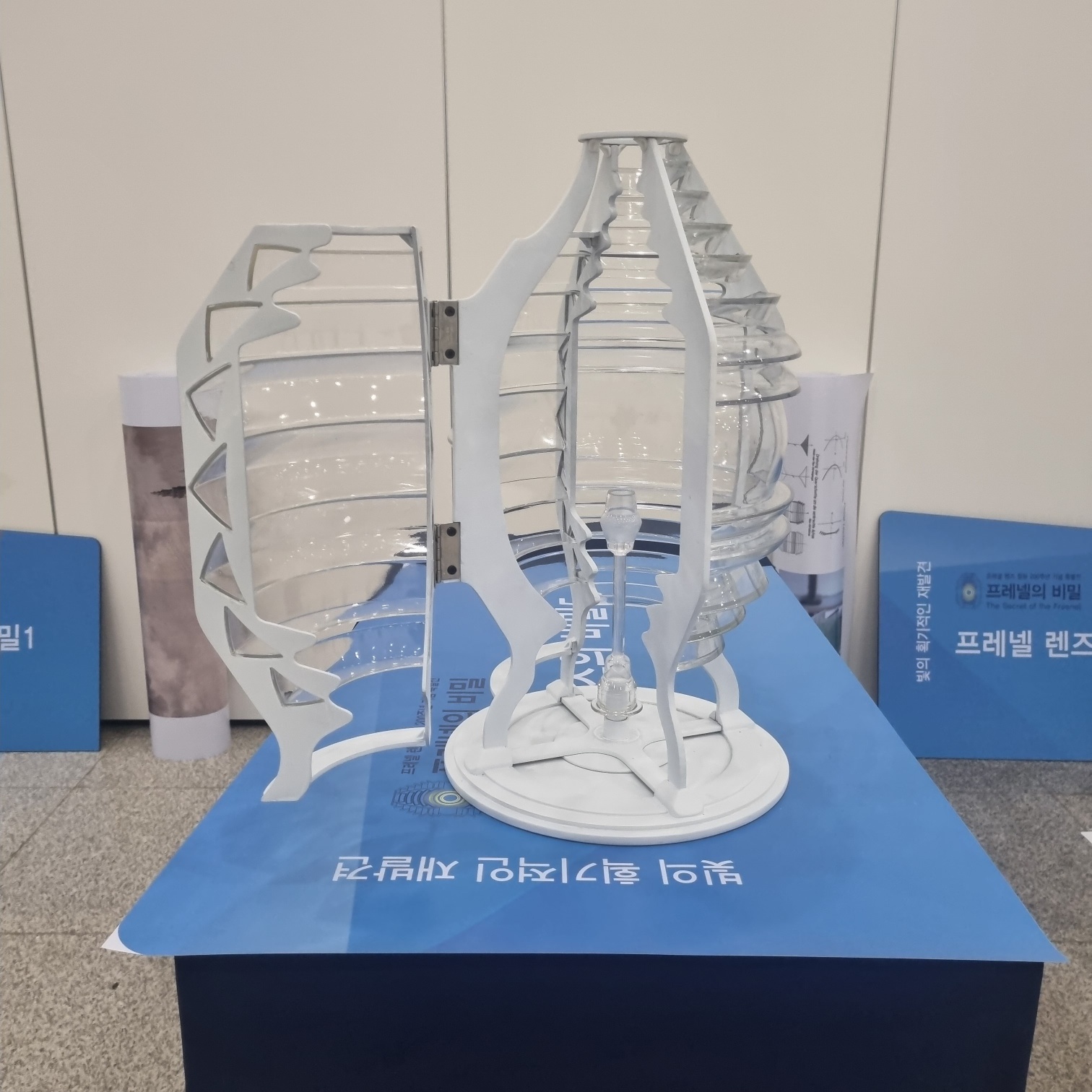

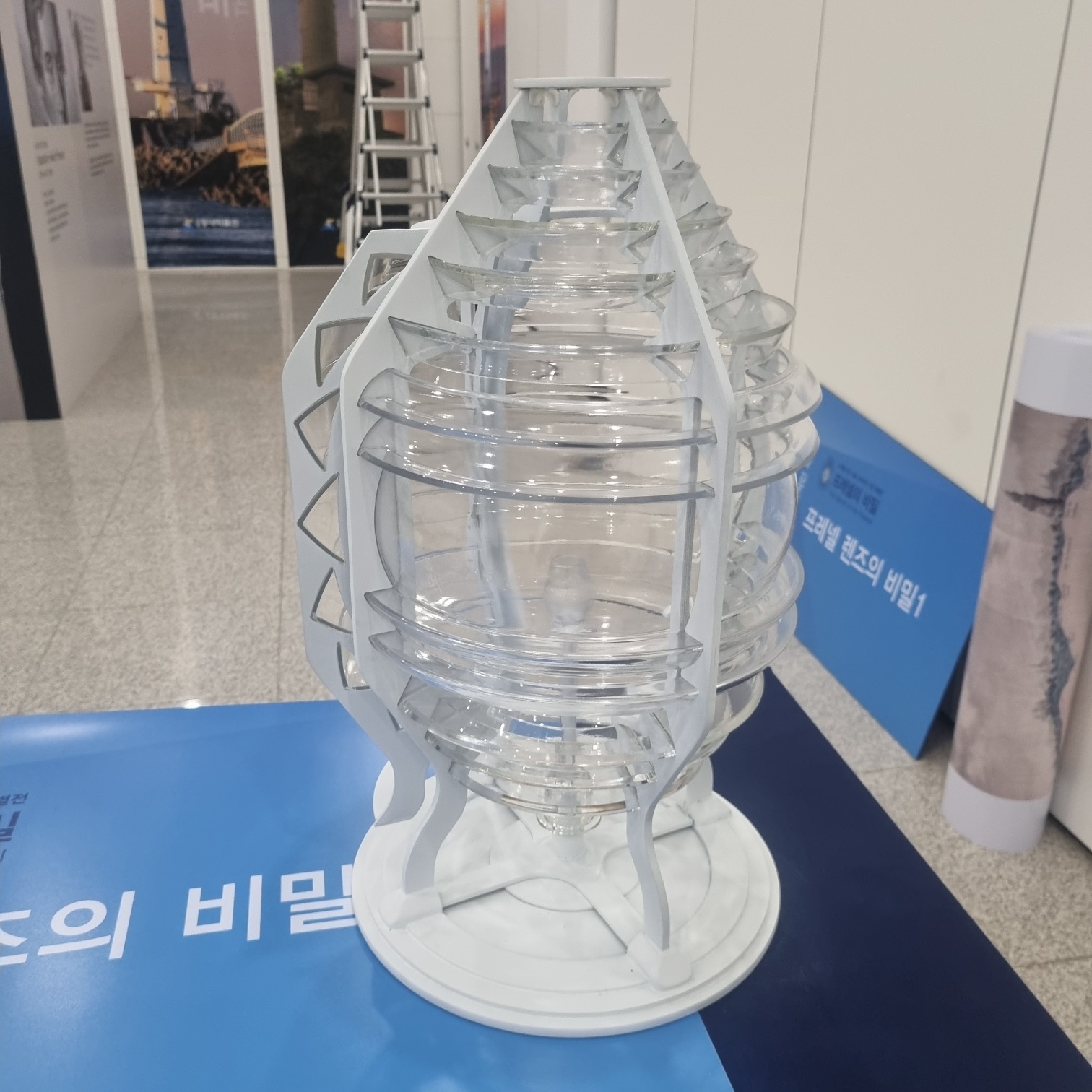

등대에 적용되는 프레넬 렌즈의 구조와 형상을 설명하기 위해 제작한 전시용 설명 모형입니다. 전체 몸체는 포맥스를 기반으로 제작되었으며, 포맥스 프레임 안에 SLA 방식으로 출력한 투명 렌즈 모형을 끼워 넣는 방식으로 완성되었습니다.
내부에는 등대 렌즈의 형태를 이해할 수 있도록 렌즈 구조가 형성되어 있습니다. 초기 구상 단계에서는 조명 기능을 포함하는 방향도 검토되었으나, 이후 등대 외형과 렌즈 구조의 보존적 표현이 더 중요한 요소라고 판단하여, 최종적으로는 외형 설명 중심의 전시 모형으로 제작했습니다.

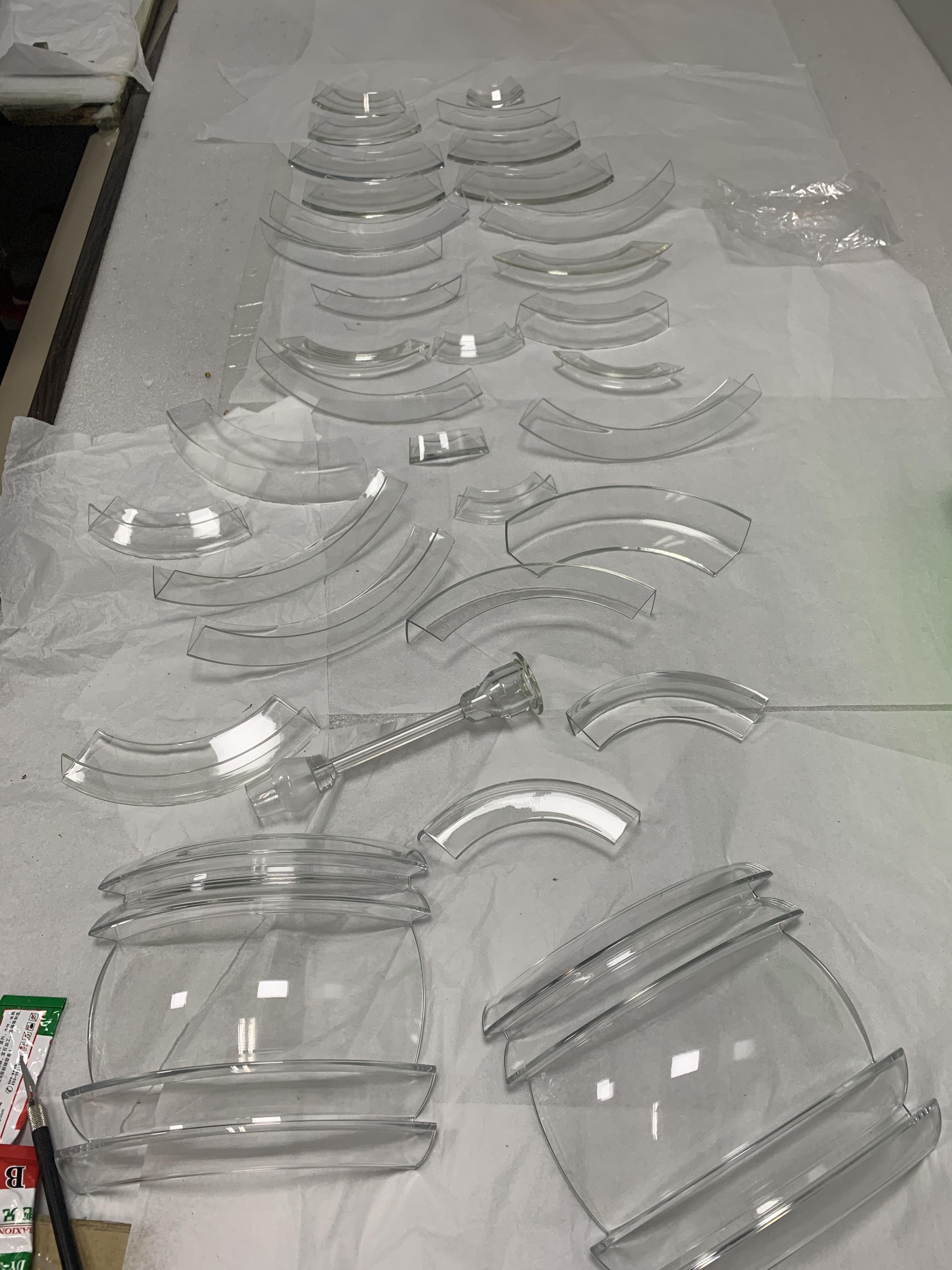

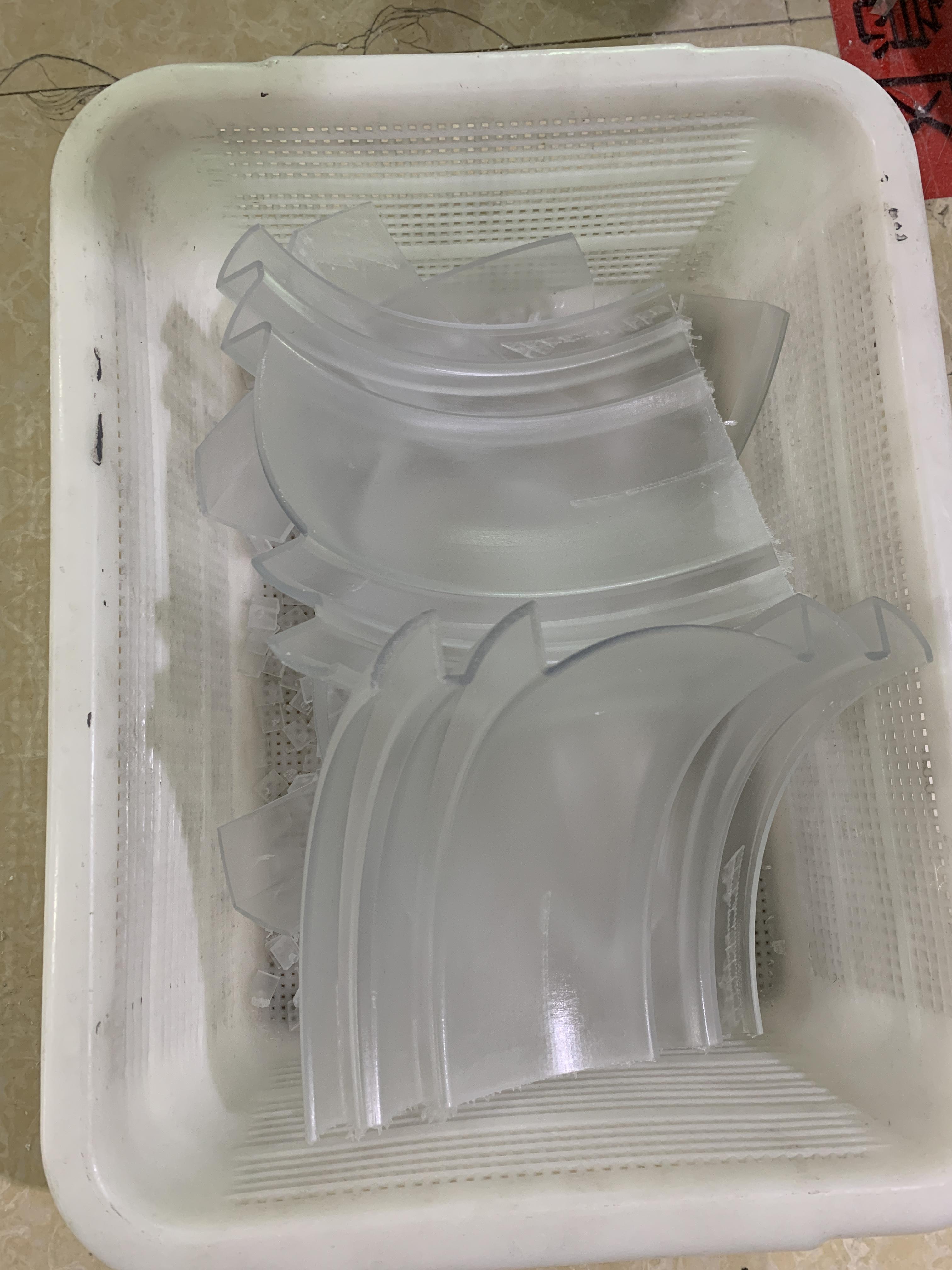

렌즈 부품은 SLA 방식과 PC레진을 활용하여 출력되었으며, 색상은 클리어 투명으로 마감했습니다. 투명 출력물은 출력 직후에는 완전한 투명 상태가 아니라 다소 불투명한 표면을 가지기 때문에, 후가공을 통해 광투과성을 높이는 과정이 필요합니다.

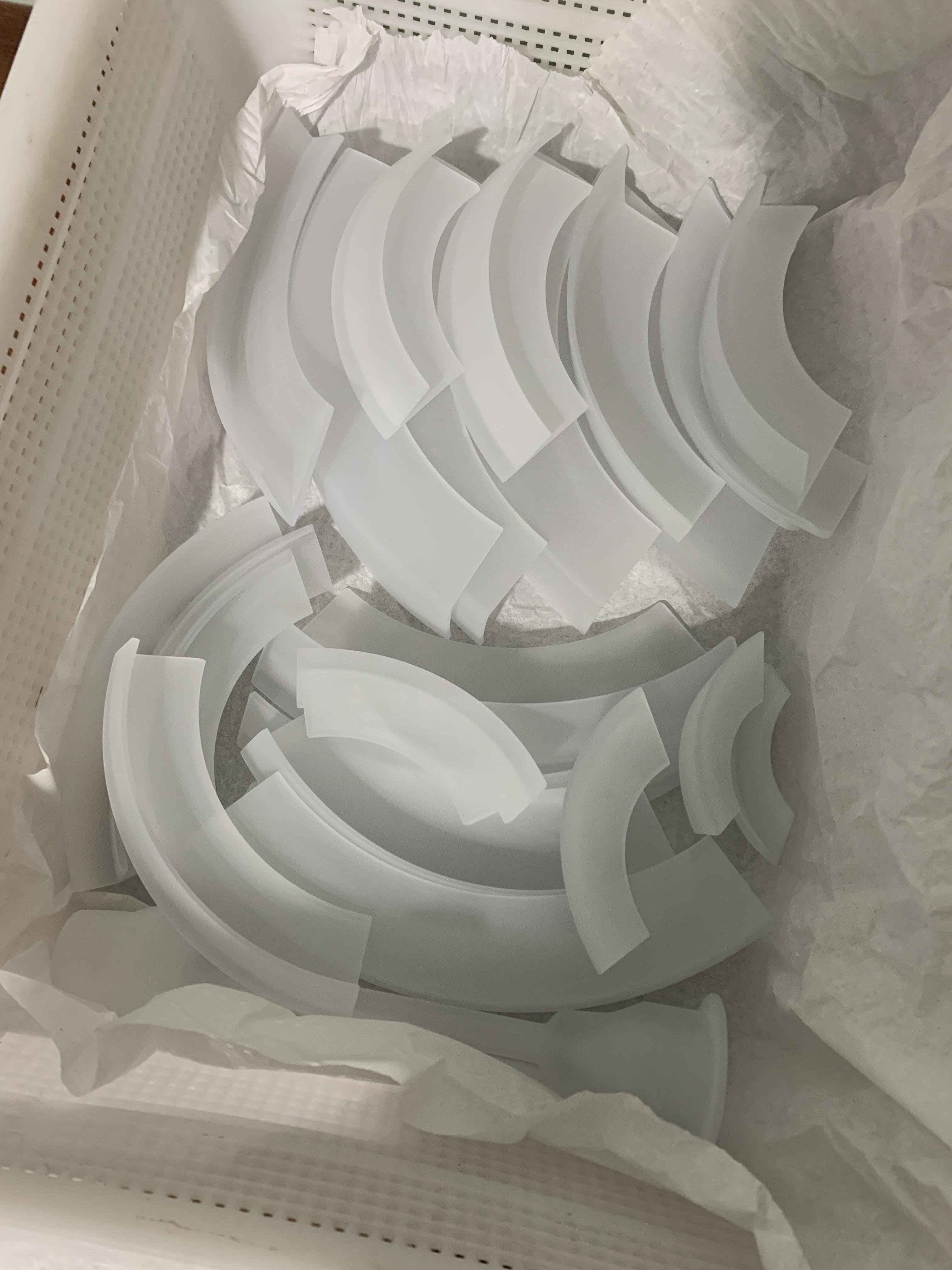

본 사례에서는 투명 부품의 완성도를 높이기 위해 출력 후 연마 작업을 진행하고, 외부에 투명화 도료를 도포하여 보다 맑은 투명 상태가 형성될 수 있도록 마감했습니다. 이는 투명 부품 제작이 단순 출력만으로 완성되는 것이 아니라, 출력 이후의 표면 정리와 투명화 후처리까지 함께 요구되는 작업임을 보여주는 사례입니다.
발주처 : 한국 등대박물관
완성일시 : 2023년 12월
----------------------------------------------------------------------------------------------------------------------------------
Fresnel Lens Explanation Model for a Lighthouse [Korea Lighthouse Museum]
Printing Method / Material / Color : SLA / PC Resin / Clear Transparent
This exhibition explanation model was produced to demonstrate the structure and form of a Fresnel lens used in lighthouses. The main body was fabricated from foam board, while the transparent lens model printed using the SLA process was fitted into the foam-board frame to complete the structure.
Inside the model, the lens form was represented so that visitors could understand the structure of a lighthouse lens. Although a lighting function was initially considered, the final direction focused on preserving and explaining the external form of the lighthouse and lens structure, resulting in an exhibition model centered on visual explanation rather than illumination.
The lens component was printed using the SLA method with PC resin, and it was finished as a clear transparent part. Transparent printed parts are often somewhat cloudy immediately after printing, so additional post-processing is required to improve optical clarity.
In this case, sanding and surface preparation were carried out after printing, followed by the application of a transparency-enhancing coating to create a clearer appearance. This project demonstrates that producing transparent parts requires not only printing, but also careful surface finishing and transparency post-processing.
Client : Korea Lighthouse Museum
Completion Date : December 2023
----------------------------------------------------------------------------------------------------------------------------------
灯台フレネルレンズ説明模型 [韓国灯台博物館]
出力方式 / 材料 / 色 : SLA / PCレジン / クリア透明
灯台に用いられる フレネルレンズ の構造と形状を説明するために制作した展示用説明模型です。全体の本体はフォーメックスを基盤として制作され、フォーメックス製フレームの中に SLA方式で出力した透明レンズ模型 をはめ込むことで完成しました。
内部には、灯台レンズの形状を理解できるようレンズ構造が表現されています。初期構想段階では照明機能を含める方向も検討されましたが、その後、灯台外形とレンズ構造の保存的表現がより重要であると判断し、最終的には外形説明を中心とした展示模型として制作しました。
レンズ部品は SLA方式 と PCレジン を用いて出力され、色は クリア透明 として仕上げました。透明出力物は、出力直後には完全な透明状態ではなく、やや不透明な表面を持つため、光透過性を高めるための後加工が必要となります。
本事例では、透明部品の完成度を高めるため、出力後に研磨作業を行い、その後、外部に透明化塗料を塗布することで、より澄んだ透明状態を形成できるよう仕上げました。これは、透明部品の制作が単なる出力だけで完結するものではなく、出力後の表面処理と透明化後加工まで必要とする作業であることを示す事例です。
発注先 : 韓国灯台博物館
完成時期 : 2023年12月
출력 방식 / 재질 / 색상 : SLA / PC레진 / 클리어 투명
등대에 적용되는 프레넬 렌즈의 구조와 형상을 설명하기 위해 제작한 전시용 설명 모형입니다. 전체 몸체는 포맥스를 기반으로 제작되었으며, 포맥스 프레임 안에 SLA 방식으로 출력한 투명 렌즈 모형을 끼워 넣는 방식으로 완성되었습니다.
내부에는 등대 렌즈의 형태를 이해할 수 있도록 렌즈 구조가 형성되어 있습니다. 초기 구상 단계에서는 조명 기능을 포함하는 방향도 검토되었으나, 이후 등대 외형과 렌즈 구조의 보존적 표현이 더 중요한 요소라고 판단하여, 최종적으로는 외형 설명 중심의 전시 모형으로 제작했습니다.
렌즈 부품은 SLA 방식과 PC레진을 활용하여 출력되었으며, 색상은 클리어 투명으로 마감했습니다. 투명 출력물은 출력 직후에는 완전한 투명 상태가 아니라 다소 불투명한 표면을 가지기 때문에, 후가공을 통해 광투과성을 높이는 과정이 필요합니다.
본 사례에서는 투명 부품의 완성도를 높이기 위해 출력 후 연마 작업을 진행하고, 외부에 투명화 도료를 도포하여 보다 맑은 투명 상태가 형성될 수 있도록 마감했습니다. 이는 투명 부품 제작이 단순 출력만으로 완성되는 것이 아니라, 출력 이후의 표면 정리와 투명화 후처리까지 함께 요구되는 작업임을 보여주는 사례입니다.
발주처 : 한국 등대박물관
완성일시 : 2023년 12월
----------------------------------------------------------------------------------------------------------------------------------
Fresnel Lens Explanation Model for a Lighthouse [Korea Lighthouse Museum]
Printing Method / Material / Color : SLA / PC Resin / Clear Transparent
This exhibition explanation model was produced to demonstrate the structure and form of a Fresnel lens used in lighthouses. The main body was fabricated from foam board, while the transparent lens model printed using the SLA process was fitted into the foam-board frame to complete the structure.
Inside the model, the lens form was represented so that visitors could understand the structure of a lighthouse lens. Although a lighting function was initially considered, the final direction focused on preserving and explaining the external form of the lighthouse and lens structure, resulting in an exhibition model centered on visual explanation rather than illumination.
The lens component was printed using the SLA method with PC resin, and it was finished as a clear transparent part. Transparent printed parts are often somewhat cloudy immediately after printing, so additional post-processing is required to improve optical clarity.
In this case, sanding and surface preparation were carried out after printing, followed by the application of a transparency-enhancing coating to create a clearer appearance. This project demonstrates that producing transparent parts requires not only printing, but also careful surface finishing and transparency post-processing.
Client : Korea Lighthouse Museum
Completion Date : December 2023
----------------------------------------------------------------------------------------------------------------------------------
灯台フレネルレンズ説明模型 [韓国灯台博物館]
出力方式 / 材料 / 色 : SLA / PCレジン / クリア透明
灯台に用いられる フレネルレンズ の構造と形状を説明するために制作した展示用説明模型です。全体の本体はフォーメックスを基盤として制作され、フォーメックス製フレームの中に SLA方式で出力した透明レンズ模型 をはめ込むことで完成しました。
内部には、灯台レンズの形状を理解できるようレンズ構造が表現されています。初期構想段階では照明機能を含める方向も検討されましたが、その後、灯台外形とレンズ構造の保存的表現がより重要であると判断し、最終的には外形説明を中心とした展示模型として制作しました。
レンズ部品は SLA方式 と PCレジン を用いて出力され、色は クリア透明 として仕上げました。透明出力物は、出力直後には完全な透明状態ではなく、やや不透明な表面を持つため、光透過性を高めるための後加工が必要となります。
本事例では、透明部品の完成度を高めるため、出力後に研磨作業を行い、その後、外部に透明化塗料を塗布することで、より澄んだ透明状態を形成できるよう仕上げました。これは、透明部品の制作が単なる出力だけで完結するものではなく、出力後の表面処理と透明化後加工まで必要とする作業であることを示す事例です。
発注先 : 韓国灯台博物館
完成時期 : 2023年12月
