화재로 인한 내부 압력 변화와 장력 해제 원리를 이용하여, 전기 없이도 화재 발생 위치를 외부에 알릴 수 있는 기계식 화재 표시 장치를 설명하기 위해 제작한 시뮬레이션용 DP 모형입니다. 정전 상황에서도 작동 가능한 화재 경보 장치를 상정한 아이디어로, 화재가 발생한 방의 위치를 인접한 다른 공간에서 식별할 수 있도록 한 것이 핵심 컨셉입니다.
본 아이디어는 전자식 감지기의 오작동 가능성과 정전 리스크를 문제로 보고, 보다 단순한 기계식 구조로 대응하고자 한 발상에 기반합니다. 발표용 시뮬레이션 모형에서는 즉각적인 내부 압력 변화를 재현하기 위해 드라이아이스를 활용하였으며, 이를 통해 장치의 작동 원리를 직관적으로 시연할 수 있도록 구성했습니다.

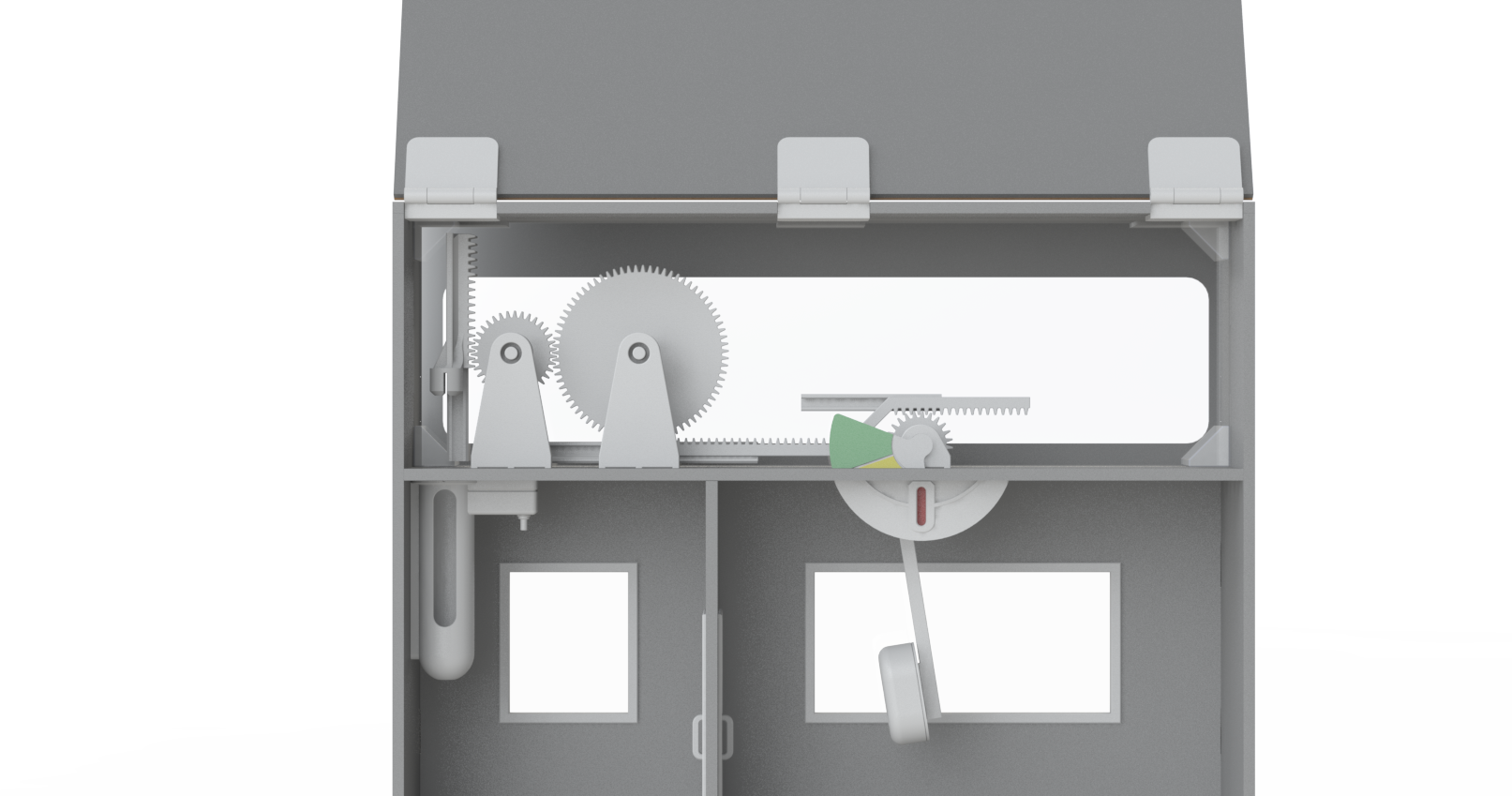

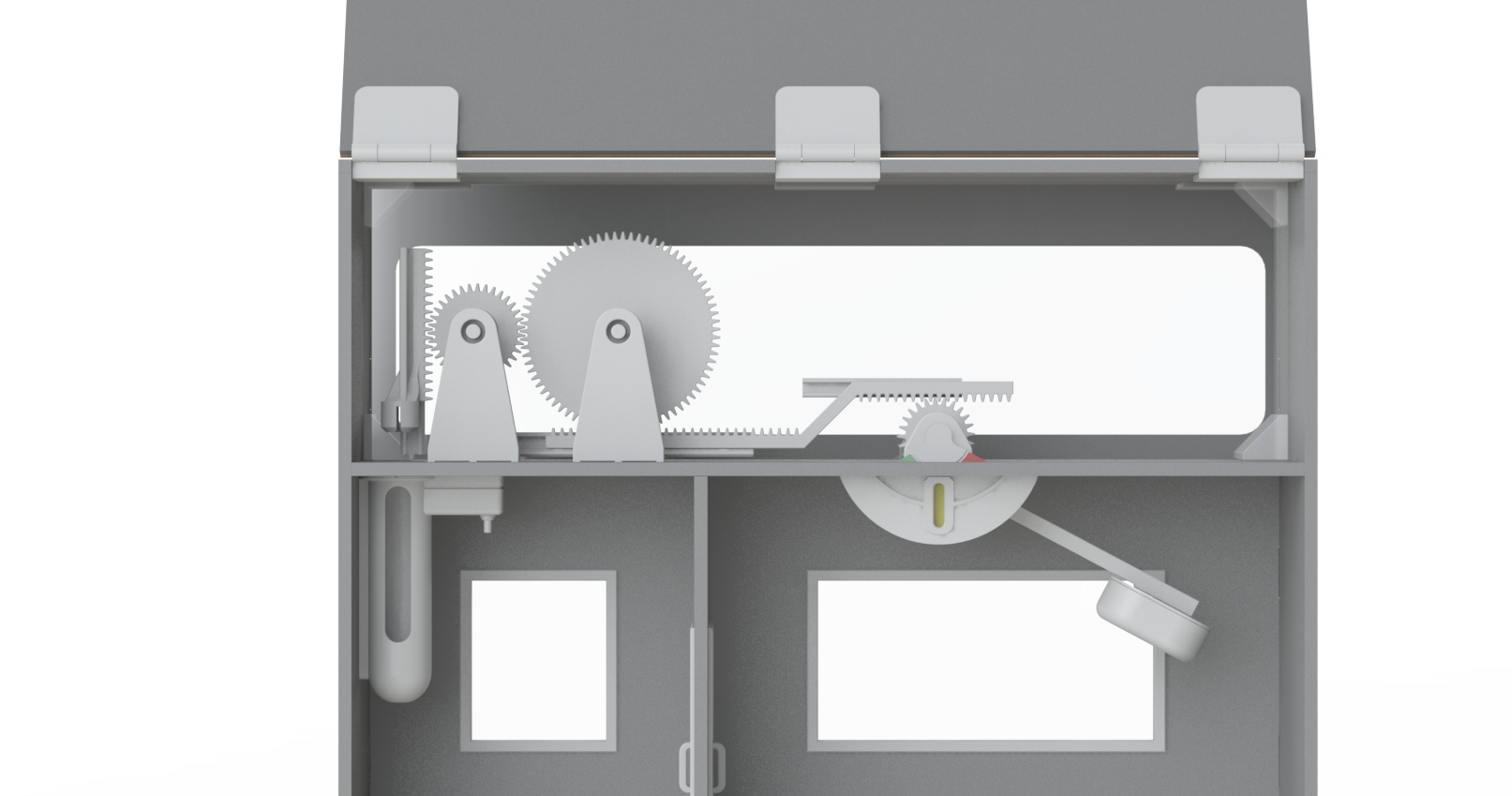

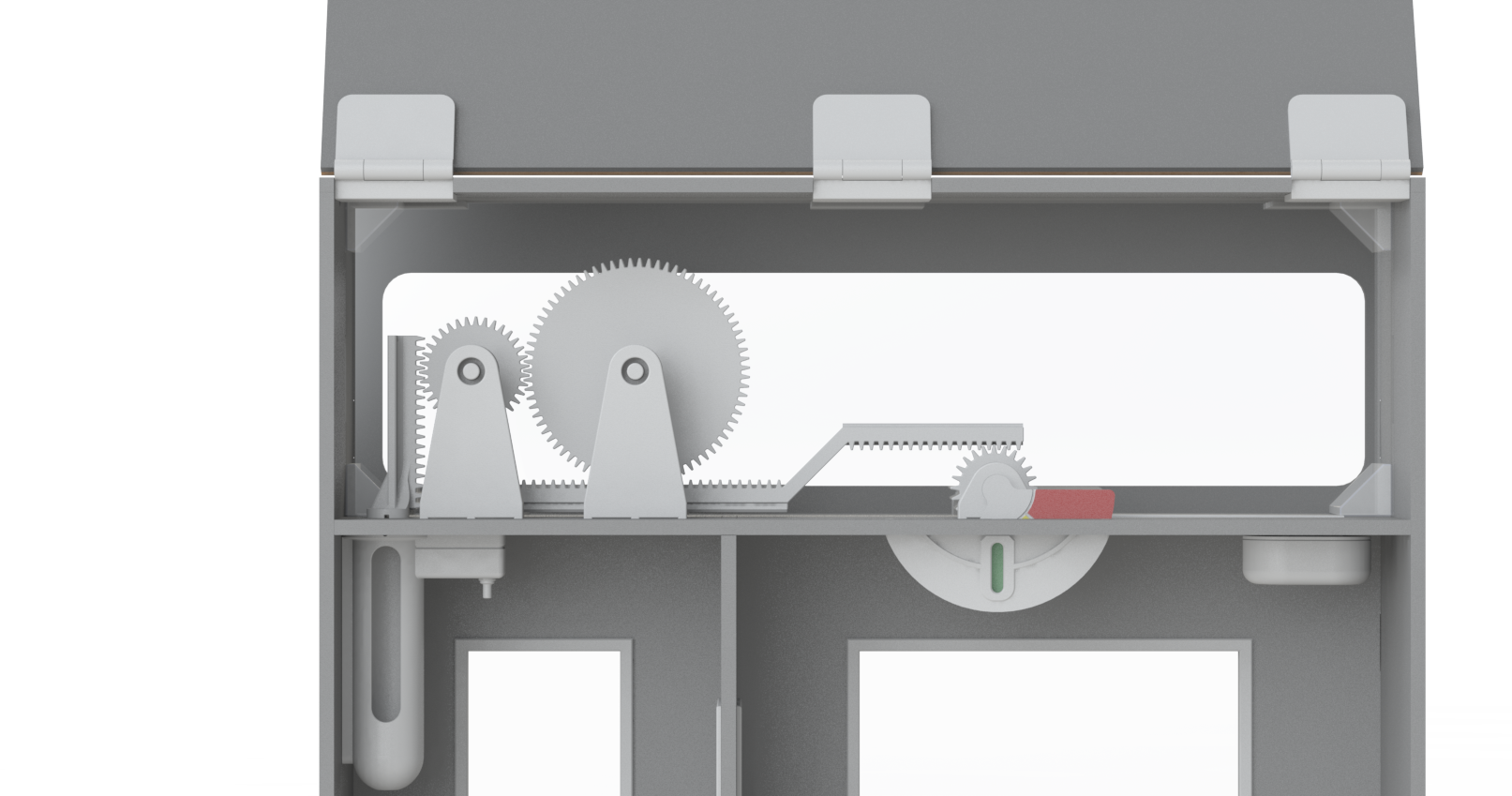

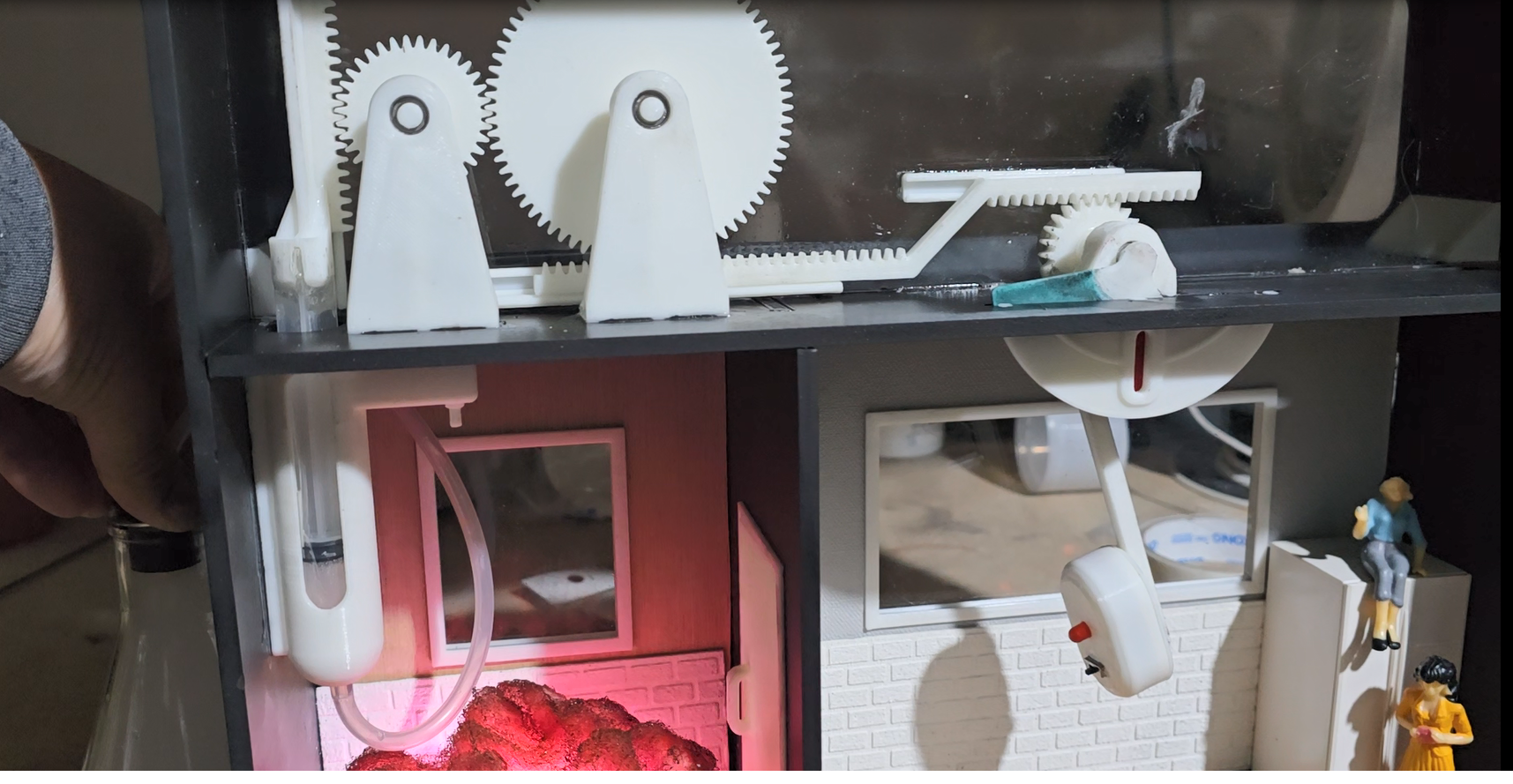

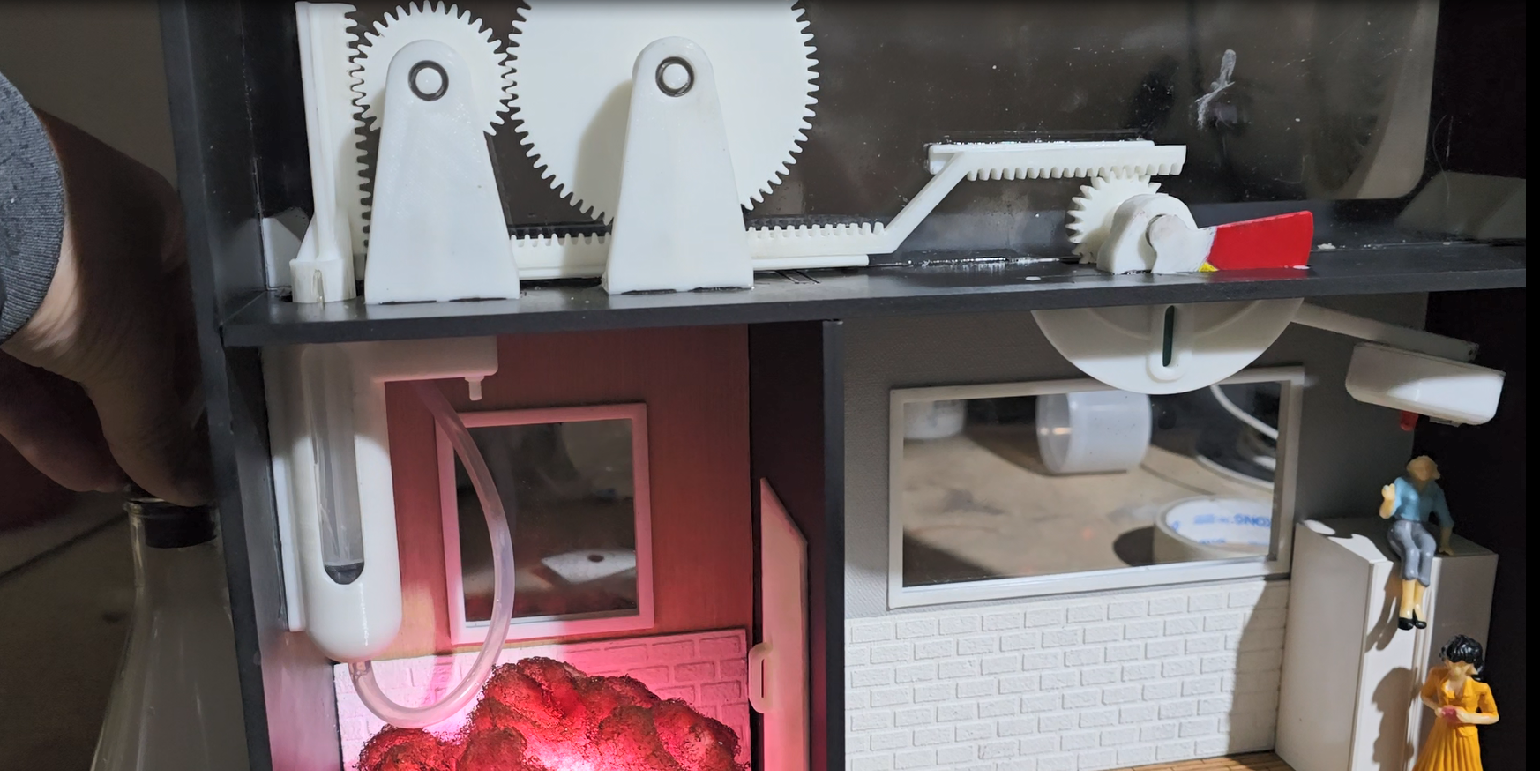

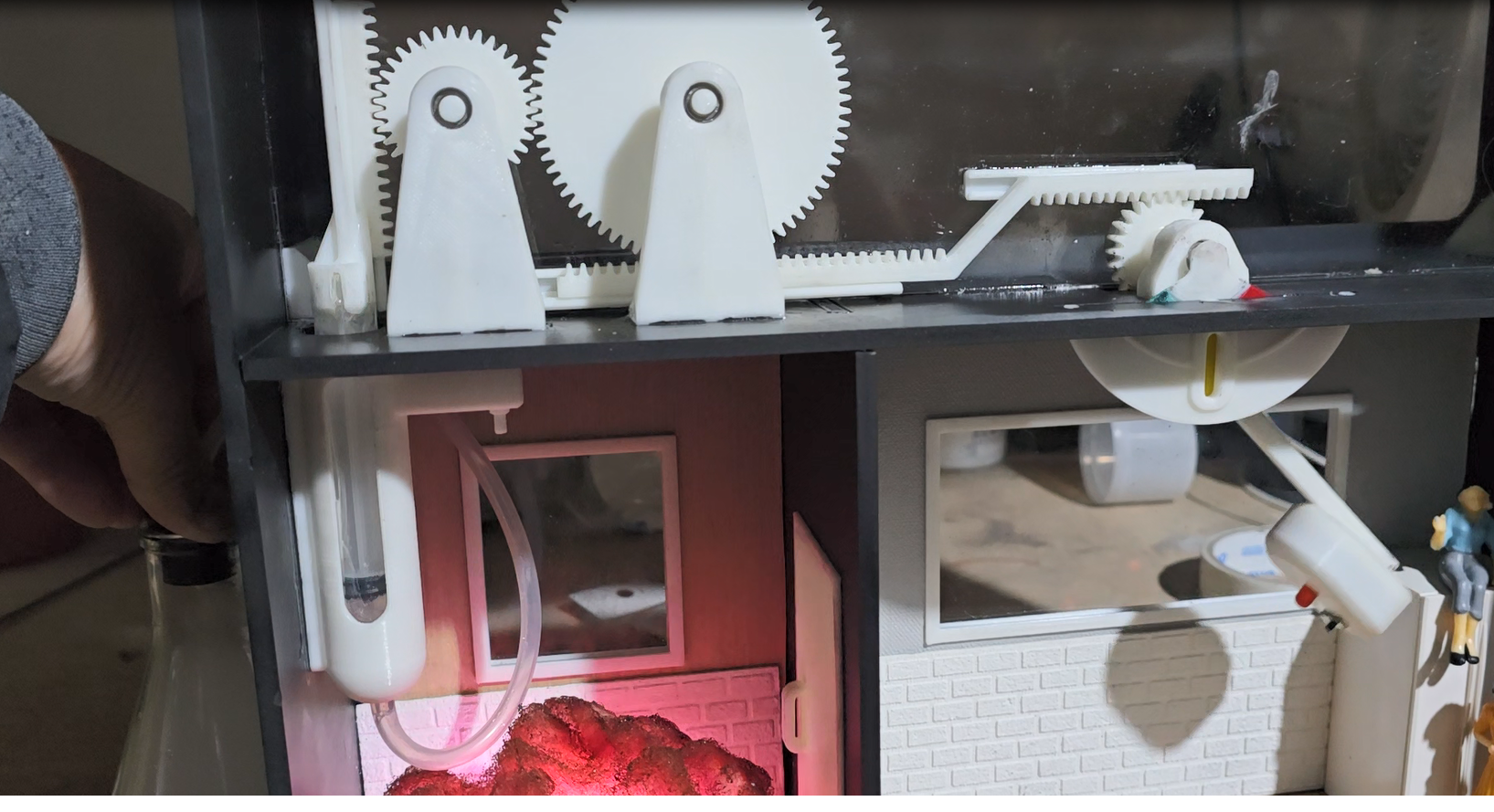

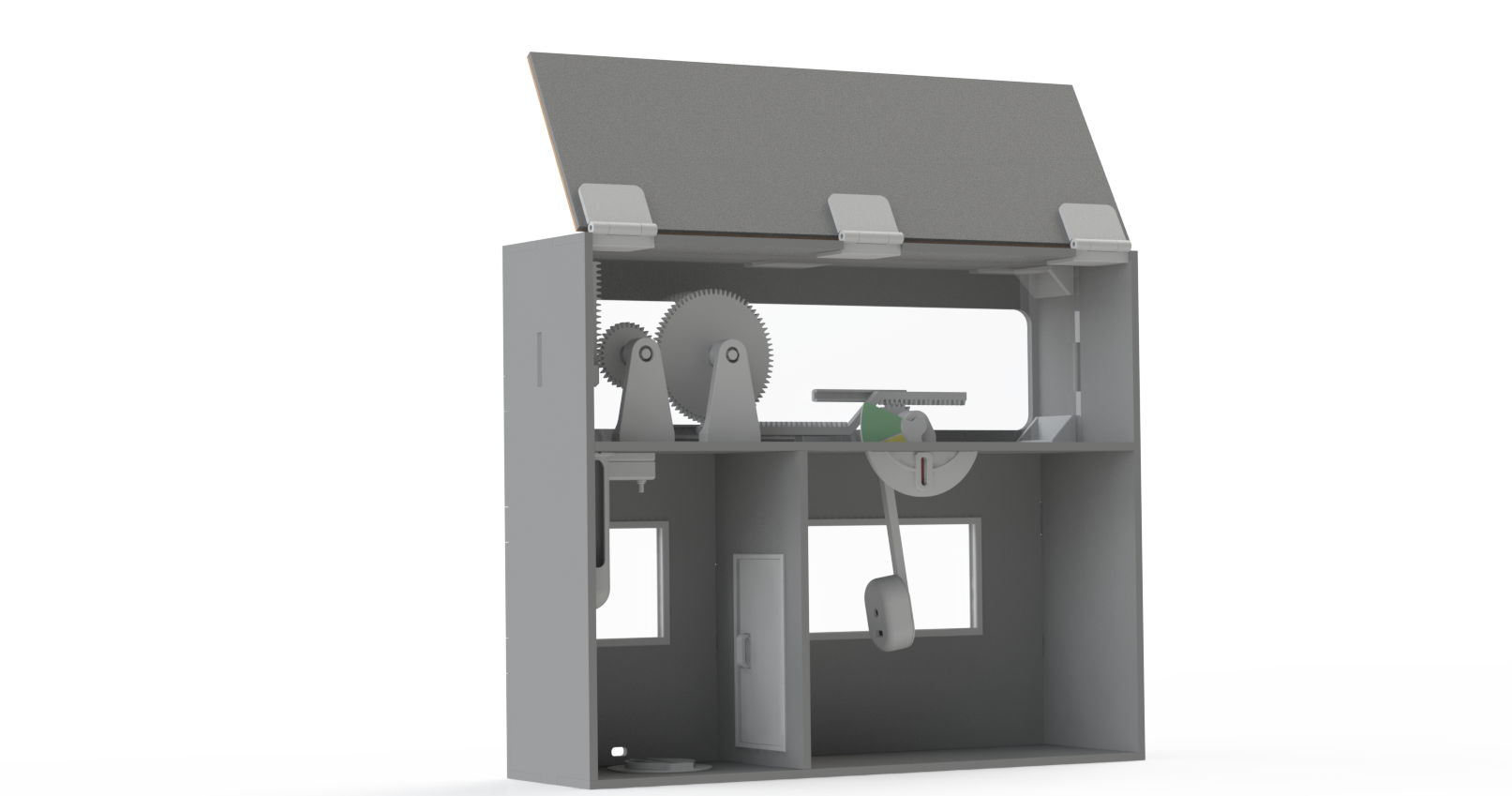

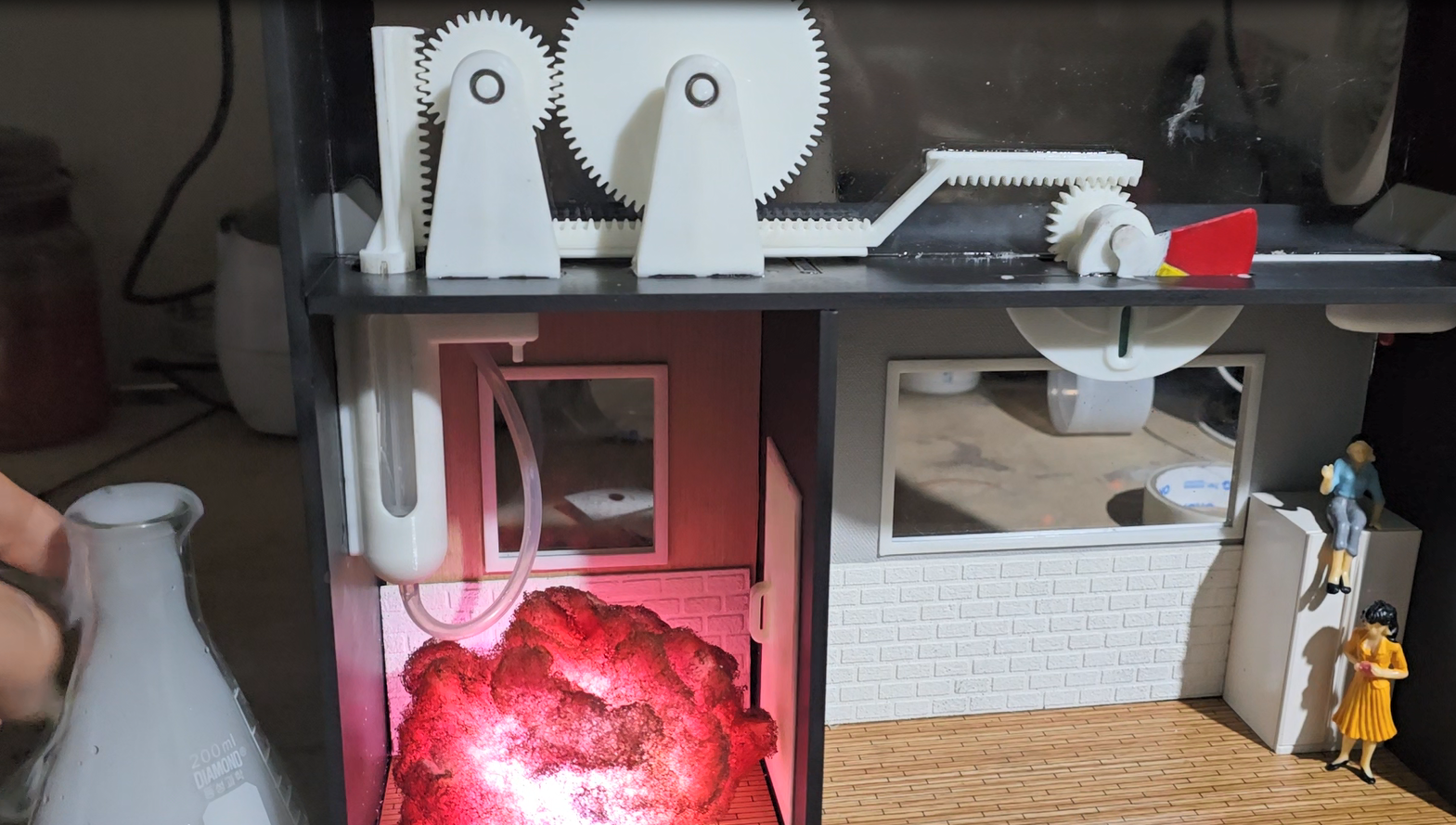

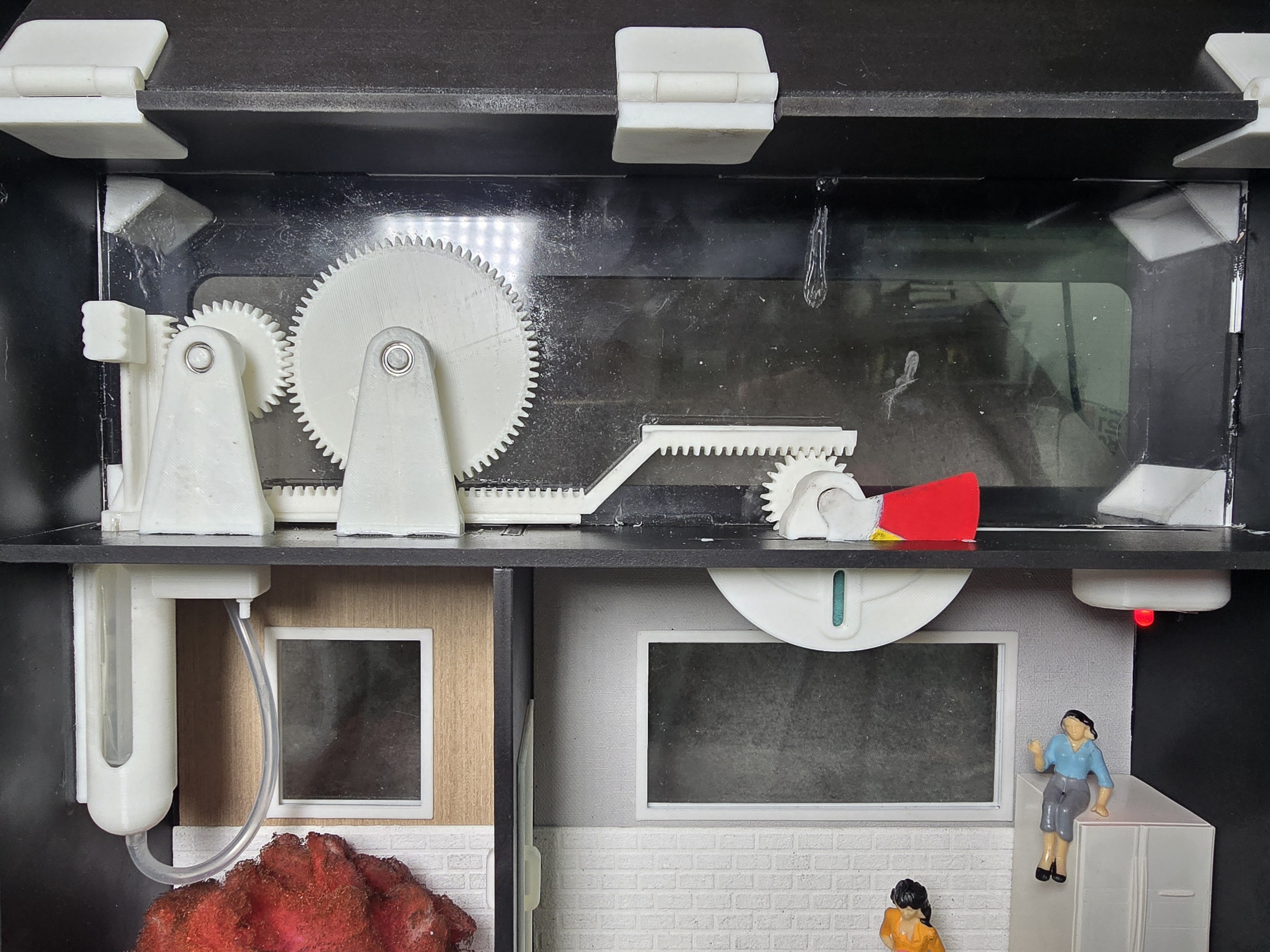

드라이아이스는 기화 과정에서 내부 압력 변화를 유도하고, 이에 따라 밀폐부 내부의 압력이 피스톤을 밀어내면 기어비에 따라 기어가 회동하면서 최소한의 토크로 랙을 이송하게 됩니다. 이 랙의 이동은 최종적으로 화재 위치 표시 장치를 작동시키는 방식으로 연결되며, 전체 메커니즘이 전원 없이도 작동할 수 있다는 점을 설명적으로 구현했습니다.

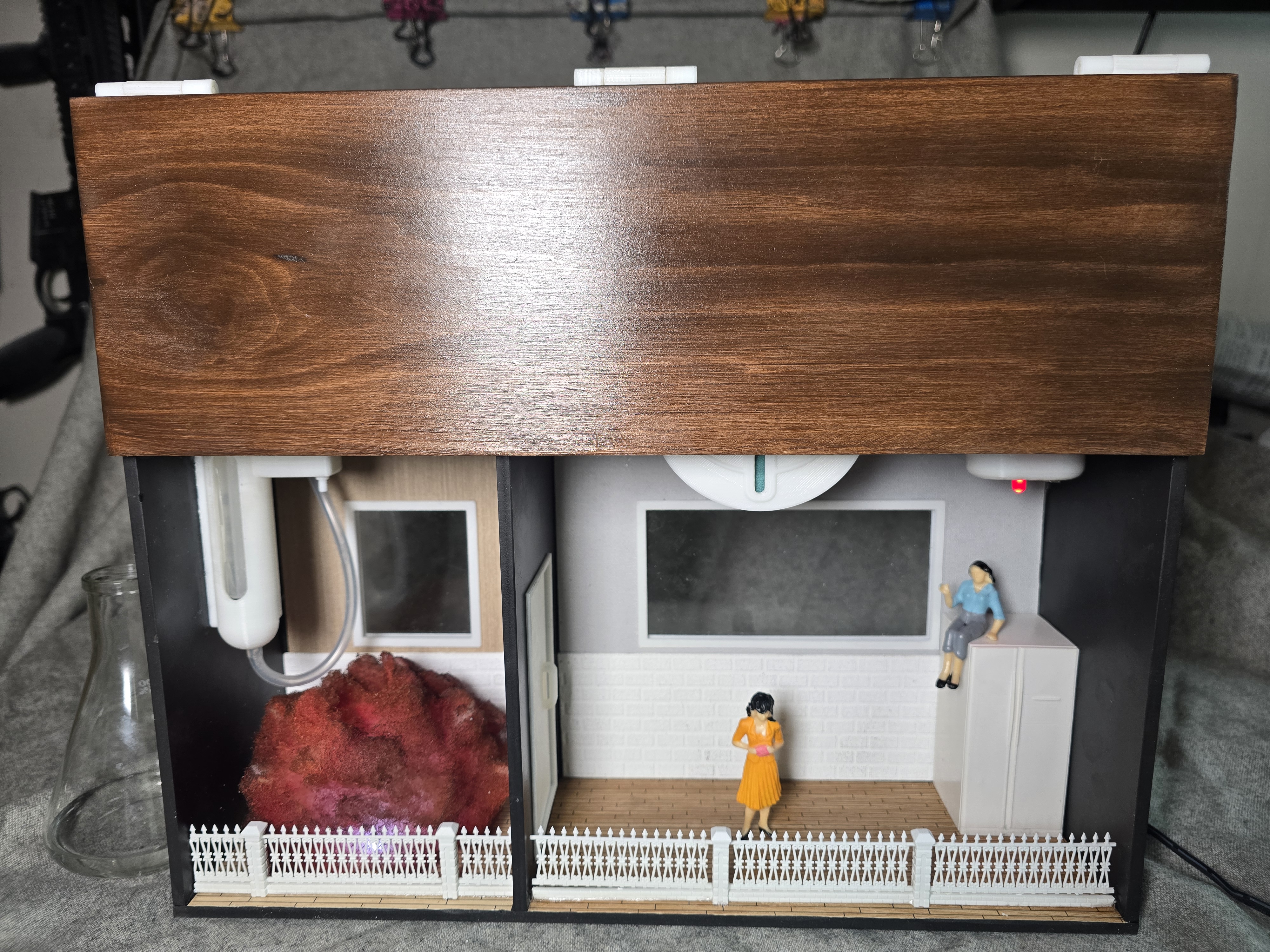

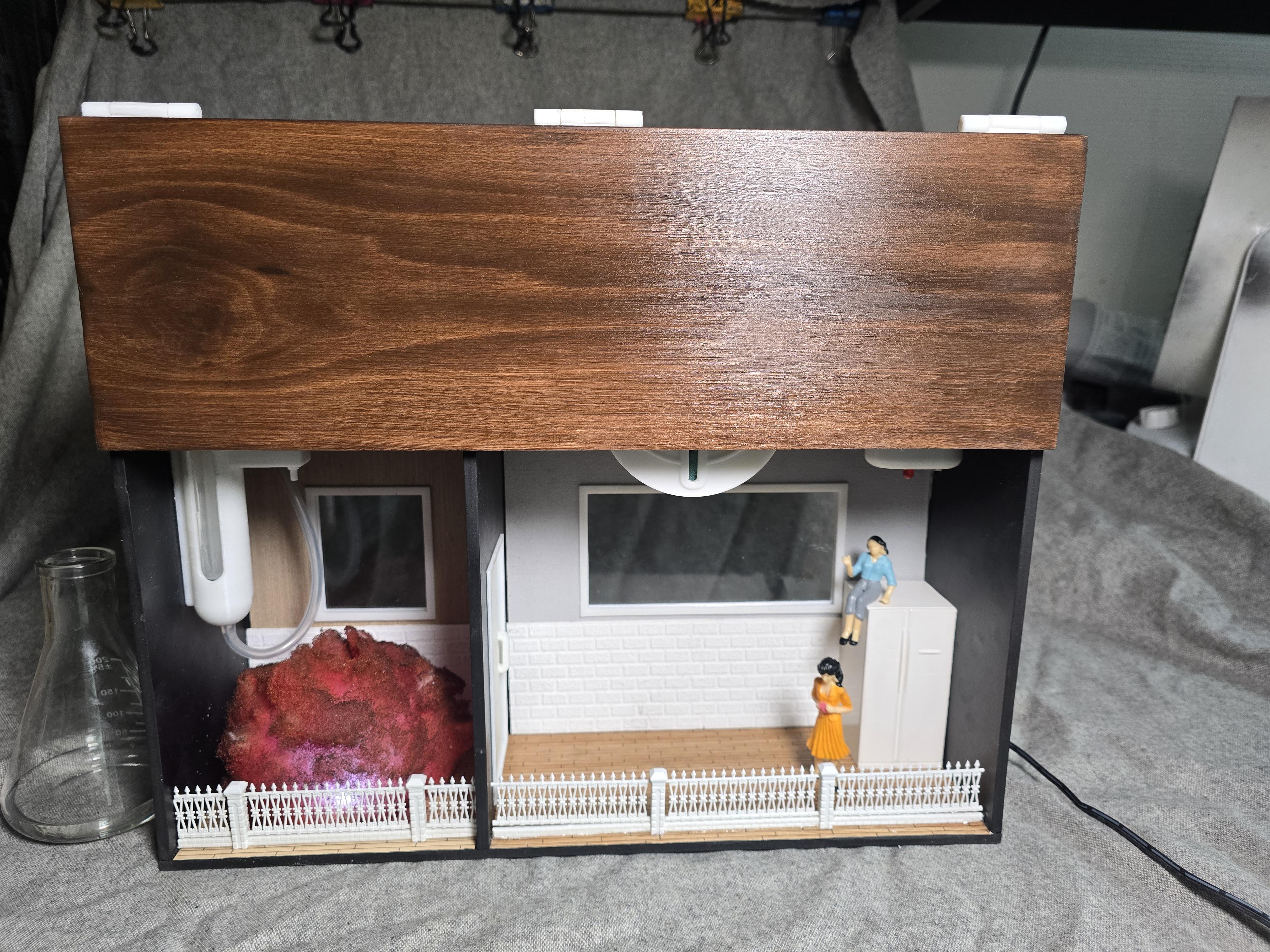

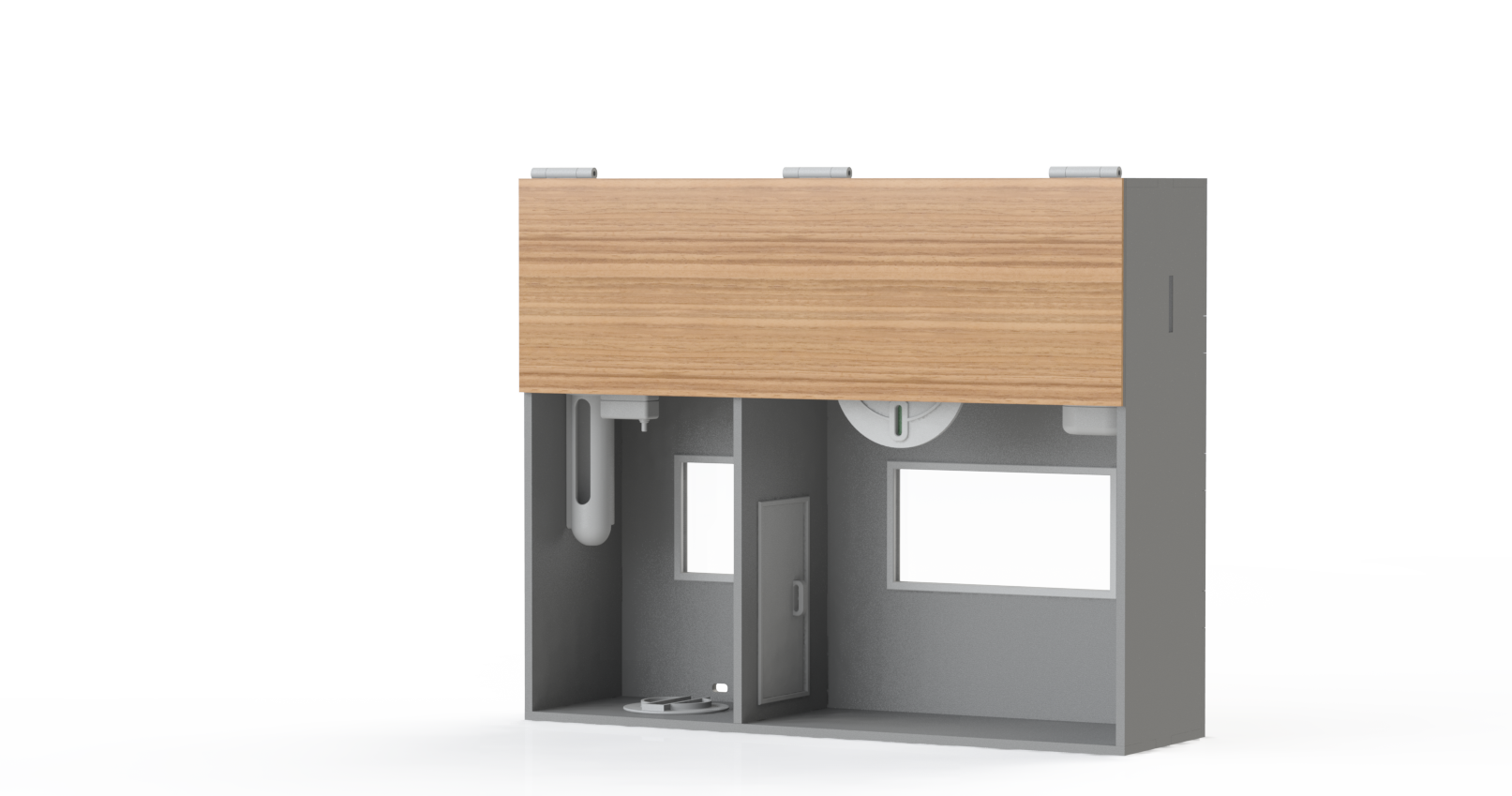

외부 프레임은 포맥스로 제작하였으며, 상부의 기어 구조 설명부는 베어링이 포함된 기어 회동 구조를 직접 보여주면서도 전시품으로서의 시각적 완성도를 유지할 수 있도록 구성했습니다. 이를 위해 버닝 처리 후 마호가니 스테인을 도포한 소나무판을 적용하여, 단순한 실험 장치가 아닌 전시용 설명 모형으로서도 이목을 끌 수 있도록 연출했습니다.

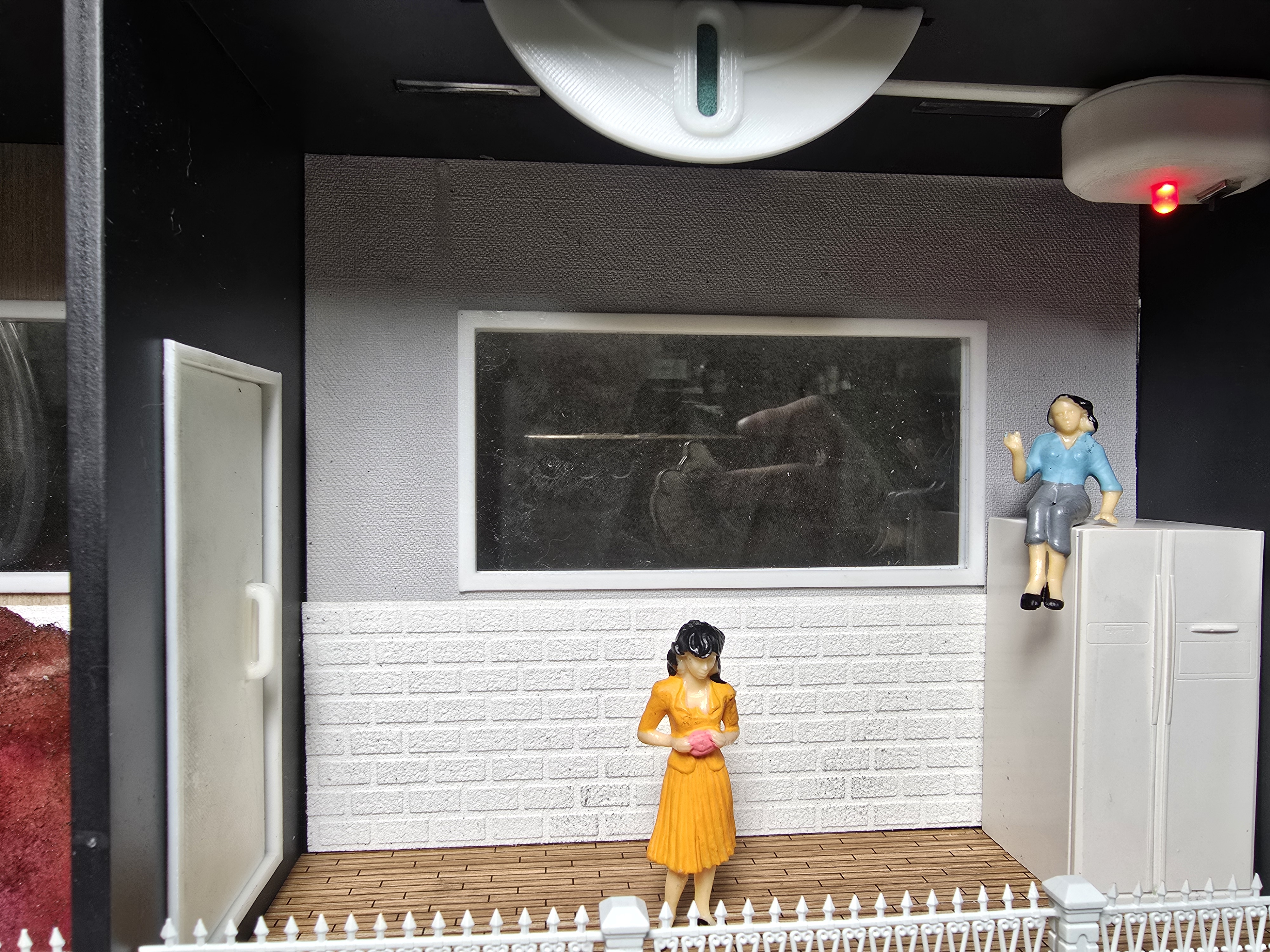

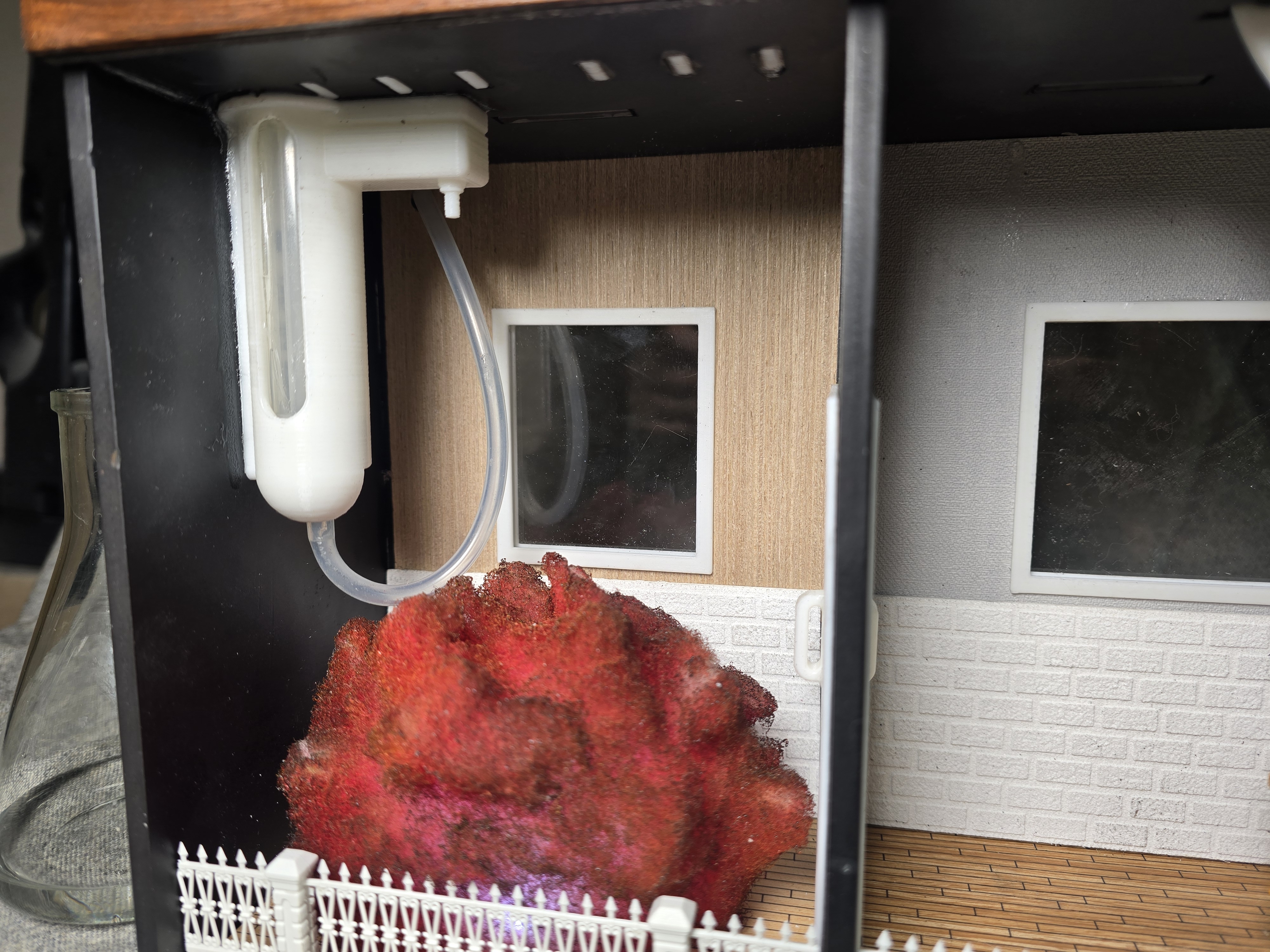

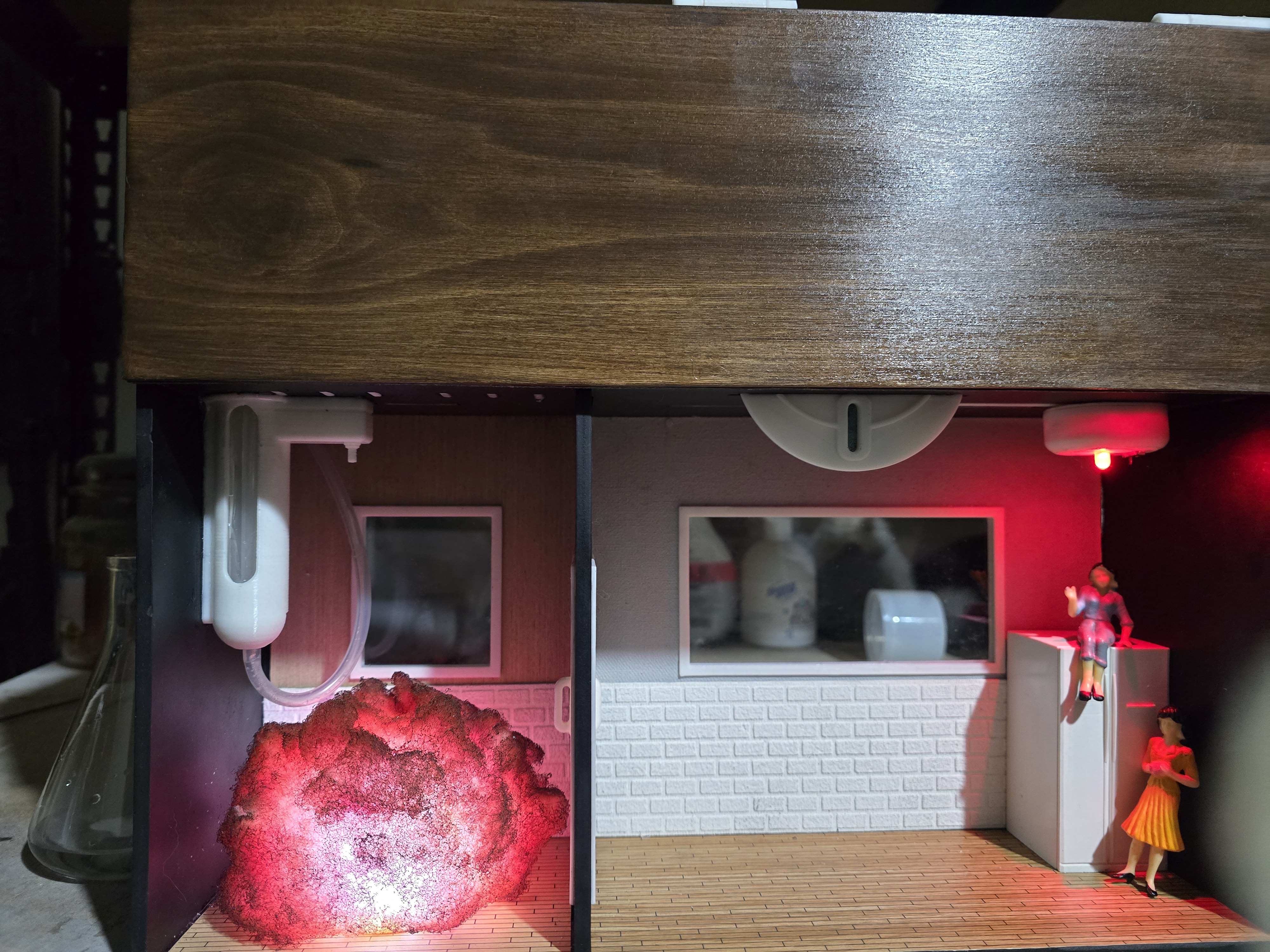

화재 현장 표현부는 도장 후 왁스를 입힌 솜에 검정색과 노란색을 드라이 브러시하여 화염과 그을음의 질감을 살렸으며, 내부 조명을 더해 실제 화재 상황에 가까운 시각적 분위기를 연출했습니다. 전체적으로는 조감도적인 구성을 취함으로써, 단순한 작동 시험 장치가 아니라 발표와 설명을 위한 시뮬레이션 모형으로서의 성격을 분명히 했습니다.
발주처 : 국내 대학 공대 캡스톤
완성일시 : 2025년 12월
----------------------------------------------------------------------------------------------------------------------------------
Simulation Model of a Power-Free Fire Location Indication Device
[Domestic University Engineering Capstone]
This is a DP-style simulation model produced to explain a mechanical fire location indication device that can notify the outside of the location of a fire without electricity, using the principles of internal pressure change and tension release caused by heat. The core concept was to envision a fire alarm system that could still function during a power outage and indicate the location of the fire room from an adjacent space.
The idea was based on addressing the risk of false operation in electronic detectors and the vulnerability of electrically dependent systems during blackouts by adopting a simpler mechanical structure. In the presentation model, dry ice was used to generate an immediate internal pressure change so that the operating principle of the mechanism could be demonstrated more intuitively.
As the dry ice changed state, it induced an internal pressure change inside the sealed section. Once that pressure pushed the piston, the connected gear system rotated according to its gear ratio, transferring the rack with minimal torque. The movement of this rack ultimately activated the fire location indicator, allowing the full mechanism to demonstrate how the intended function could be achieved without electrical power.
The outer frame was fabricated from foam board, while the upper section explaining the gear mechanism was designed to visibly show the rotation of the bearing-supported gears while still maintaining exhibition value as a display piece. To enhance its presentation quality, a pine board finished with a burned surface treatment and mahogany stain was applied, giving the model a more refined appearance rather than that of a mere experimental apparatus.
The fire scene section was expressed using cotton treated with paint and wax, followed by black and yellow dry brushing to create a texture suggestive of flames and soot. Internal lighting was added to reinforce the visual atmosphere of an actual fire scene. Overall, the composition was arranged in a bird’s-eye explanatory format so that the work would read clearly not just as a working test rig, but as a simulation model intended for presentation and demonstration.
Client : Domestic University Engineering Capstone
Completion Date : December 2025
----------------------------------------------------------------------------------------------------------------------------------
無電源火災位置表示装置のシミュレーション模型 [韓国内大学工学系キャップストーン]
火災によって生じる内部圧力の変化と張力解除の原理を利用し、電気を使わずに火災発生位置を外部へ知らせることができる機械式火災位置表示装置を説明するために制作した、シミュレーション用DP模型です。停電時でも作動可能な火災警報装置を想定したアイデアであり、火災が発生した部屋の位置を隣接する別空間から識別できるようにすることが中核コンセプトです。
本アイデアは、電子式感知器の誤作動の可能性や停電リスクを課題と捉え、それに対してより単純な機械式構造で対応しようとした発想に基づいています。発表用シミュレーション模型では、即時的な内部圧力変化を再現するために ドライアイス を用い、装置の作動原理をより直感的に示せるよう構成しました。
ドライアイスは気化の過程で内部圧力変化を生じさせ、その圧力が密閉部内のピストンを押し出すと、ギア比に応じて歯車が回転し、最小限のトルクでラックを移動させます。このラックの移動が最終的に火災位置表示装置を作動させる仕組みとなっており、全体メカニズムが無電源でも作動し得ることを説明的に表現しました。
外部フレームはフォーメックスで構成し、上部のギア構造説明部はベアリングを含む歯車の回転構造を視覚的に見せながらも、展示品としての完成度を損なわないよう設計しました。そのため、バーニング処理後にマホガニーステインで仕上げた松材の板を用い、単なる実験装置ではなく展示用説明模型としても視線を引くよう演出しています。
火災現場の表現部は、塗装後にワックス処理した綿に黒色と黄色をドライブラシで重ねることで、炎と煤の質感を表現し、内部照明を加えることで実際の火災現場に近い視覚的雰囲気を演出しました。全体としては俯瞰的な構成を採ることで、単なる作動試験装置ではなく、発表と説明のための シミュレーション模型 としての性格を明確にしています。
発注先 : 韓国内大学工学系キャップストーン
完成時期 : 2025年12月
